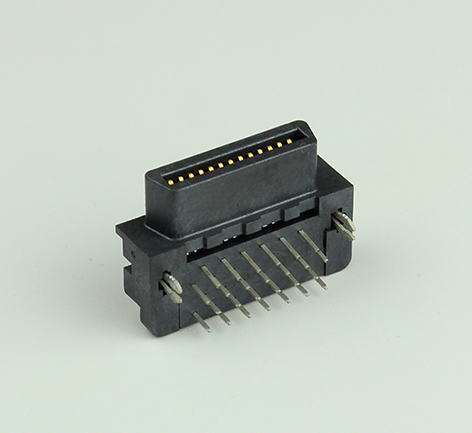

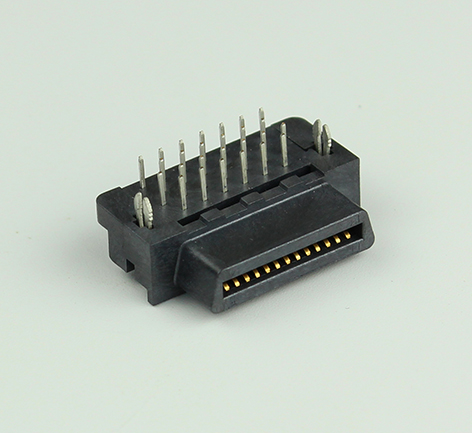

ZT01SM系列系列

?ZTEC 內部編號 ZT01-SM020R/A

?可替代TE 內部產品

?PCB 連接器組件類型?: PCB 安裝母端

?PCB 安裝方向?: 直角

?連接器系統?: 板對板

?Number of Positions?: 20

?中心線（間距）?: 1.27?mm?[?.05?in?]

產品類型特性

?PCB 連接器組件類型?: PCB 安裝母端

?連接器系統?: 板對板

?Sealable?: 否

?連接器和端子端接到?: 印刷電路板

結構特性

?可堆疊?: 否

?行數?: 1

?PCB 安裝方向?: 直角

?Number of Positions?: 20

電氣特征

?Operating Voltage?(VAC): 250

?絕緣電阻?(MΩ): 1

主體特性

?連接器外形?: 標準

?PCB 保持特性電鍍材料?: 鎳打底鍍錫

?PCB 保持特性材料?: 黃銅

接觸件特性

?端子基材?: 磷青銅

?PCB 端子端接區域電鍍材料?: 錫

?端子底板材料?: 鎳

?端子形狀和構造?: 單叉, 正方形

?PCB 端子端接區域電鍍材料厚度?: 1?μm?[?39.4?μin?]

?端子接觸部電鍍材料?: 金

?端子接合區域電鍍材料厚度?: .2?μm?[?7.9?μin?]

?端子類型?: 母端

?端子額定電流（最大值）?(A): 1

?端子布局?: 直插式

端接特性

?端接柱體和尾部長度?: 3.1?mm?[?.122?in?]

?PCB 端接方法?: 通孔 - 焊接

機械附件

?PCB 安裝固定類型?: 固定支腳

?接合對準?: 帶有

?接合對準類型?: 極化, 極化

?PCB 安裝固定?: 帶有

?PCB 安裝對準?: 不帶

?連接器安裝類型?: 板安裝

使用環境

?工作溫度范圍?: -55 – 85?°C?[?-67 – 185?°F?]
